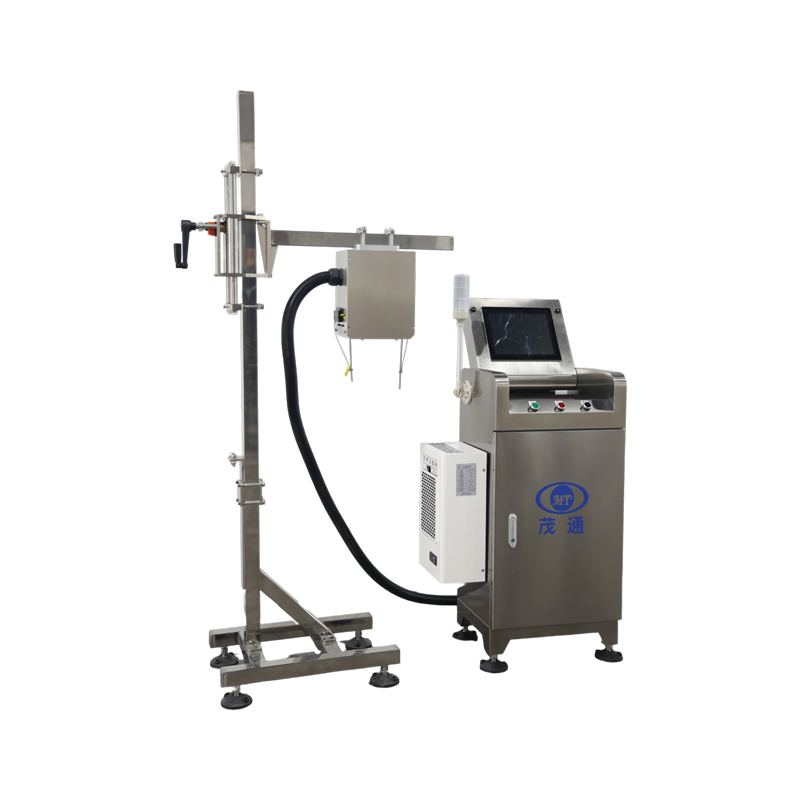

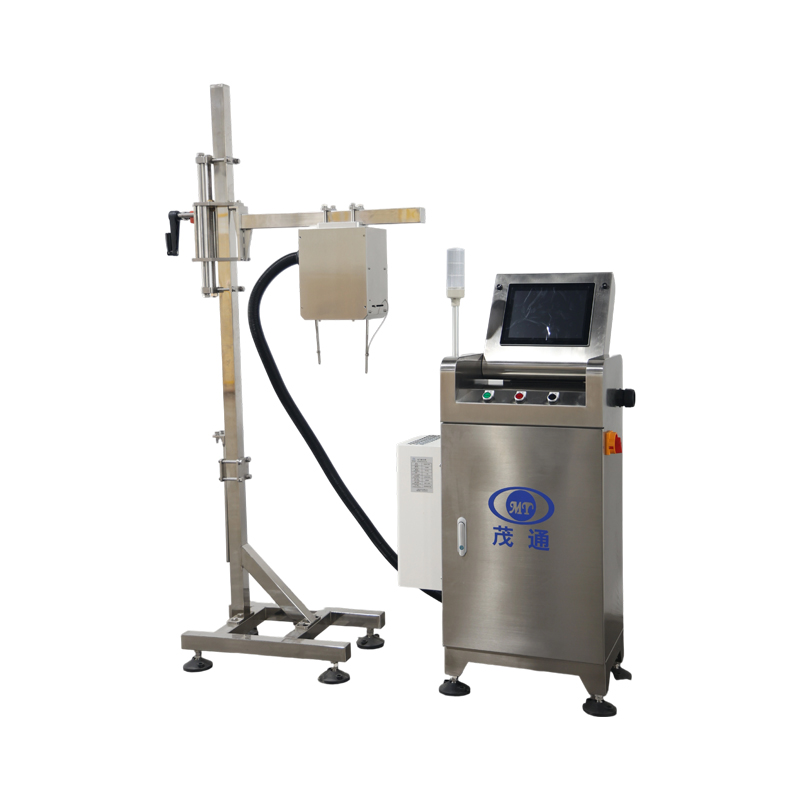

Máquina de inspeção de codificação de caixas

I. Visão geral do equipamento

1. Aplicação
Este sistema foi concebido para a inspeção online da qualidade da codificação de caixas em linhas de produção de embalagens de cartão para bebidas. Identifica e rejeita automaticamente caixas defeituosas para garantir a rastreabilidade e a conformidade do produto.

2. Principais Características

• Método de inspeção sem contacto que opera em linha sem causar danos nas caixas.

• Alta eficiência de deteção, capaz de inspecionar até 60 caixas por minuto.

• Interface homem-máquina (IHM) de fácil utilização, com vários níveis de acesso para garantir uma operação segura.

• Funções personalizáveis ​​adaptadas às necessidades reais do local de produção.

• Armazenamento diário automático de imagens de caixas defeituosas, com período de retenção ajustável.

• Serviços de suporte remoto 24 horas por dia, 7 dias por semana.

• Rejeição contínua de caixas defeituosas durante o tempo de inatividade da linha de produção.

II. Capacidades de detecção

O sistema pode detetar os seguintes defeitos na impressão a jato de tinta em caixas de cartão:

1. Impressão em falta – ausência completa do código do jato de tinta.

2. Impressão desfocada – caracteres pouco nítidos ou indistinguíveis ao olho humano devido a um mau funcionamento do jato de tinta.

3. Omissão de caracteres – falta mais de 30% de um único caractere.

4. Desvio posicional – o código impresso encontra-se fora do intervalo de tolerância definido.

5. Deformação de impressão – resultados distorcidos, como códigos curvos, alongados ou encurtados.

6. Impressão incorreta – informação errada, como data, código de fábrica ou código de segurança.

III. Requisitos de instalação

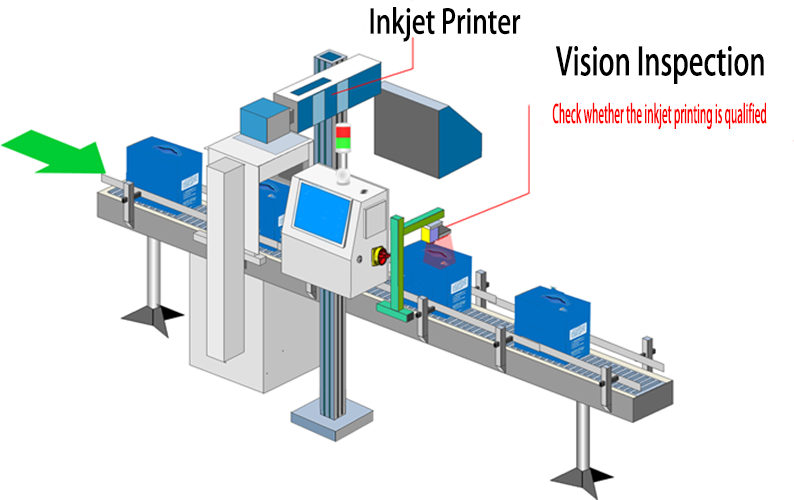

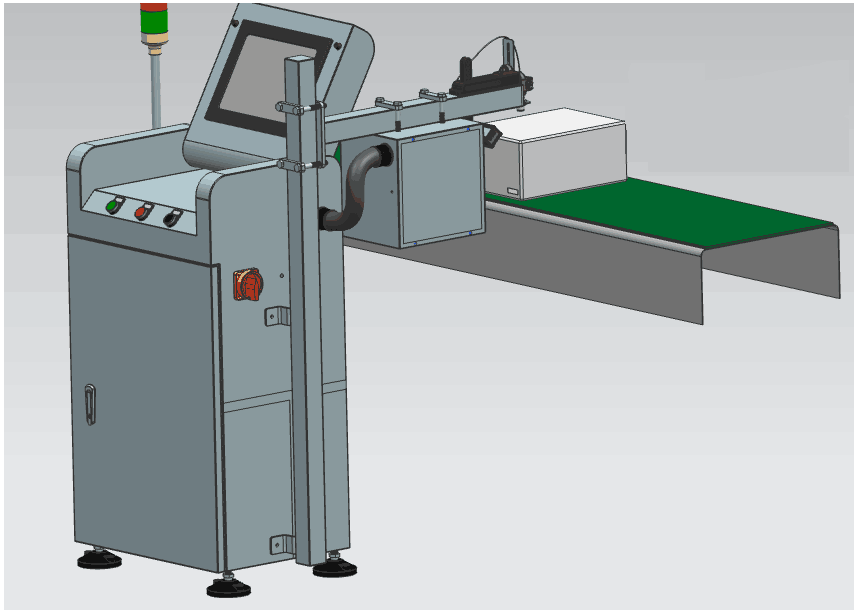

O equipamento deve ser instalado numa secção de passadeira reta de 1,5 a 2 metros, localizada imediatamente a jusante da impressora a jato de tinta, para garantir um desempenho de deteção ideal.

4.º Princípio de detecção

Uma câmara digital Gigabit é utilizada para tirar fotografias de cima para baixo/lateral para recolher imagens da codificação da caixa. As imagens são analisadas digitalmente e as caixas com codificação não qualificada são removidas online de forma automática e precisa.

Quando uma caixa passa pelo sensor de posicionamento, a sua chegada é detetada e a unidade de controlo regista o número de identificação da caixa e o sinal atual do codificador. O sensor de posicionamento aciona uma câmara digital para captar uma imagem da codificação atual da caixa e transmiti-la ao processador de imagens através da rede. O processador de imagens processa e analisa a imagem recebida e transmite os resultados para a interface homem-máquina para visualização dinâmica e para a unidade de controlo. Ao receber o sinal de codificação não qualificada, a unidade de controlo notifica o rejeitador para remover online quaisquer caixas com codificação não qualificada correspondente ao número de identificação.

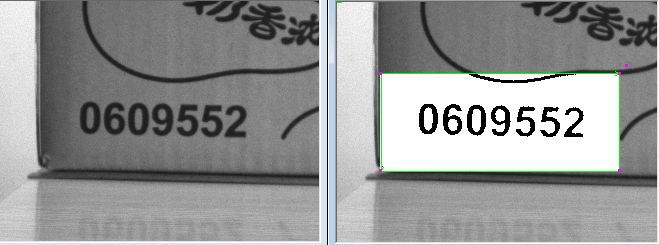

Exemplo de efeito de processamento de imagem, a esquerda é a imagem original, a direita é a imagem processada

V. Configuração do equipamento e precisão de inspeção

(I) Especificações do Equipamento

C. Parâmetros técnicos

• Nome do equipamento: Sistema de inspeção de codificação de caixas

• Modelo: MT-ZX-OCR

• Velocidade de linha aplicável: até 60 caixas por minuto

• Alvo de inspeção: Área impressa a jato de tinta em caixas

• Mecanismo de Rejeição: Remoção automática e precisa das caixas defeituosas identificadas pelo módulo de inspeção

• Classificação de proteção: IP65, garantindo um funcionamento fiável em ambientes industriais

D. Âmbito de aplicação
Este sistema é amplamente aplicado em linhas de produção de embalagens de cartão para bebidas, capaz de inspecionar códigos de jato de tinta em embalagens de cores diferentes e remover automaticamente produtos defeituosos.

E. Vantagens Técnicas

1. Minimiza a dependência da inspeção manual, reduzindo os custos de mão-de-obra.

2. Aumenta a eficiência global da produção e garante uma qualidade consistente do produto.

3. Os resultados da inspeção estão em total conformidade com as normas técnicas relevantes do fabricante.

E. Precisão de deteção:

Nota: A taxa de rejeição do item de teste "sem codificação" descrita na tabela significa que, de 10.000 garrafas de produtos não qualificados sem codificação, pode existir 1 caixa que não é rejeitada após ser testada pelo equipamento. Estes são apenas dados experimentais teóricos, e o mesmo se aplica a outros itens de teste.
