Alimente a Sua Máquina de Inspeção de Código Antes da Comissão

A Máquina de Inspeção de Códigos é tão estável quanto as condições da linha preparadas para ela. Para projetos de inspeção de garrafas PET que incluem integridade da tampa, estado do anel antirroubo, precisão do nível de líquido e qualidade da impressão a jato de tinta, o ambiente operacional deve ser confirmado antes da instalação. A fonte de alimentação, tensão de controlo, ar comprimido, temperatura, humidade e posicionamento do transportador influenciam se o sistema de inspeção pode funcionar sem problemas e rejeitar garrafas não conformes no ponto certo da linha.

Onde a Máquina de Inspeção de Códigos se Encaixa numa Linha PET

A Máquina de Inspeção de Códigos faz parte de um sistema de inspeção de qualidade de garrafas PET projetado para inspeção online e rejeição automática de garrafas defeituosas. Dentro deste âmbito de inspeção, o sistema verifica o estado da tampa da garrafa, o estado do anel antirroubo, o nível de líquido e a qualidade da impressão a jato de tinta em tempo real para proteger a qualidade da embalagem a jusante.

Está instalado na linha de transporte num ponto adequado a jusante do enchedor, onde o movimento das garrafas deve permanecer suficientemente estável para uma captura de imagem precisa e controlo de rejeição. Uma secção calma e sem vibrações do transportador ajuda a Máquina de Inspeção de Códigos a manter uma precisão de deteção consistente em altas velocidades.

Este tipo de inspeção é frequentemente combinado com visão computacionaltecnologia, que utiliza câmaras, iluminação, processamento de imagem, um HMI, controlo PLC e um dispositivo de rejeição para identificar produtos não conformes durante a produção.

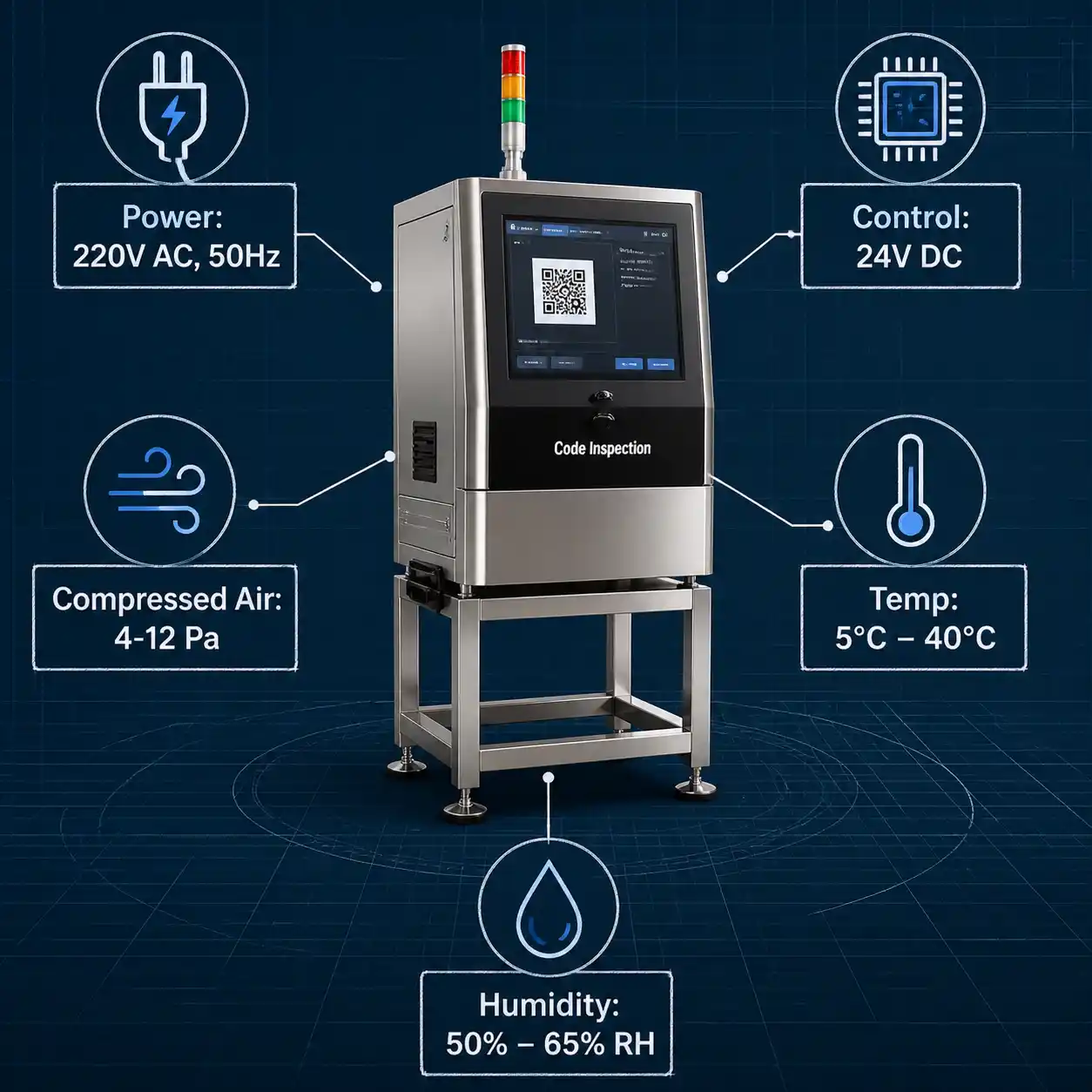

Condições de Operação que os Compradores Devem Confirmar Antecipadamente

Antes de comissionar uma Máquina de Inspeção de Códigos, os engenheiros de fábrica devem preparar os serviços públicos e as condições do local necessários. Os seguintes valores são centrais para o planeamento da instalação e devem ser confirmados em relação ao design real da linha de produção:

Estas condições ajudam as equipas de manutenção a preparar o fornecimento elétrico, a cablagem de controlo e o encaminhamento da linha de ar antes de a Máquina de Inspeção de Códigos chegar ao local. Ter estes elementos em vigor também encurta o tempo de comissionamento e reduz as alterações no local.

Porque é que a Tensão de Alimentação e de Controlo é Importante

Uma Máquina de Inspeção de Códigos depende de uma temporização coordenada entre sensores, câmaras, processamento de imagem, lógica PLC e o mecanismo de rejeição. A fonte de alimentação especificada de 220V AC, 50 Hz, monofásica, suporta o equipamento principal, enquanto 24 VDC é utilizado como tensão de controlo para sensores, atuadores e módulos de controlo.

Manter estes valores claros durante o planeamento do projeto reduz atrasos na instalação e ajuda a equipa elétrica a preparar a correta abordagem de ligação e proteção do armário. A dimensionamento de cabos, seleção de disjuntores e layout do painel podem ser concluídos antecipadamente quando os requisitos de tensão de alimentação e controlo da Máquina de Inspeção de Códigos são conhecidos.

Se uma instalação exigir uma tensão não padrão, esse requisito deve ser levantado antes do planeamento da produção. Requisitos especiais de tensão podem afetar as especificações do equipamento, o prazo de entrega e o preço, pelo que não devem ser tratados como um ajuste de última fase.

Ar Comprimido e Estabilidade da Rejeição

A Máquina de Inspeção de Códigos utiliza ar comprimido dentro da faixa indicada de 4 Pa a 12 Pa, sendo o cliente responsável pela ligação da tubagem desde a fonte de ar até ao equipamento. Esta ligação deve ser organizada de modo a que o dispositivo de rejeição possa responder de forma consistente quando o sistema identifica garrafas com impressão a jato de tinta em falta, impressão a jato de tinta excessiva ou impressão a jato de tinta global ilegível.

O fornecimento estável de ar comprimido permite que o rejeitador remova cada garrafa não conforme no ponto correto do transportador sem perturbar as garrafas circundantes. A pressão flutuante pode levar a uma força de rejeição fraca ou excessiva, por isso os projetistas de linha frequentemente incluem um regulador local e uma válvula de corte perto da Máquina de Inspeção de Código.

A mesma plataforma de inspeção também pode suportar nível de líquido, inspeção de tampas e inspeção de anéis antirroubo, portanto, utilidades estáveis são importantes para o fluxo de trabalho de inspeção completo, e não apenas para a verificação de código.

Lista de Verificação para Preparação do Local

Antes de instalar uma Máquina de Inspeção de Códigos, as equipas de produção e manutenção devem rever estes pontos:

Uma breve revisão no local usando esta lista de verificação ajuda a garantir que a Máquina de Inspeção de Códigos possa ser instalada, ligada e testada sem trabalhos civis ou elétricos adicionais.

Perguntas Frequentes

O que é que a Máquina de Inspeção de Códigos inspeciona?

É utilizado num sistema de inspeção de garrafas PET que verifica a integridade da tampa, o estado do anel antirroubo, a precisão do nível de líquido e a qualidade da impressão a jato de tinta, com rejeição automática de garrafas defeituosas.

Qual é a alimentação elétrica necessária?

A alimentação necessária é de 220V AC, 50 Hz, monofásica, fornecida pelo cliente.

E se a fábrica utilizar uma tensão especial?

Requisitos especiais de tensão devem ser comunicados antecipadamente, pois podem afetar as especificações, o prazo de entrega e o preço.

Qual é a tensão de controlo?

A tensão de controlo é de 24 VDC.

Quem fornece a ligação de ar comprimido?

O cliente fornece a ligação da tubagem desde a fonte de ar até ao equipamento. A gama de ar comprimido indicada é de 4 Pa a 12 Pa.
