Máquina de Inspeção de Código Rejeita Defeitos Antes da Embalagem
Uma Máquina de Inspeção de Códigos desempenha um papel prático nas linhas de produção de garrafas PET, onde a condição da tampa, o nível de enchimento e a qualidade do código impresso devem ser verificados antes de as garrafas seguirem para a embalagem. O sistema é instalado na linha de transporte num ponto adequado a jusante da enchedora para garantir um movimento estável das garrafas e uma deteção precisa. Essa posição é importante porque as garrafas já passaram pelo enchimento, permanecendo ainda acessíveis para inspeção visual e rejeição automática.
Porque é que a posição a jusante é importante
Para um…Máquina de Inspeção de Códigos, a posição a jusante do enchimento permite uma inspeção mais consistente, pois o movimento das garrafas pode ser monitorizado após o enchimento e antes da embalagem final. O sistema é concebido para garrafas PET e é utilizado num Sistema de Inspeção de Tampas de Garrafas PET, Anel Antifurto, Nível de Líquido e Impressão a Jato de Tinta. A sua descrição do projeto abrange a inspeção online da integridade da tampa, condição do anel antifurto, precisão do nível de líquido e qualidade da impressão a jato de tinta, seguida da rejeição automática de garrafas não conformes.
Isto torna a Máquina de Inspeção de Códigos especialmente relevante para linhas de bebidas e embalagens PET onde múltiplos pontos de qualidade visíveis devem ser verificados num único fluxo de inspeção. Em vez de depender apenas da observação manual, o sistema utiliza captura e processamento de imagem para identificar defeitos especificados e enviar resultados para controlo de rejeição.
Âmbito de inspeção da Máquina de Inspeção de Códigos
O âmbito da inspeção deve manter-se focado nos riscos de qualidade definidos para as garrafas PET. Esta máquina de inspeção de códigos verifica as seguintes condições:
Estes itens abrangem os defeitos visíveis mais diretamente relacionados com a qualidade do fecho, o estado do anel de inviolabilidade, a consistência do enchimento e a identificação impressa. UmMáquina de Deteção de Códigos em Garrafas PET também suporta a inspeção de códigos em diferentes posições, sendo útil quando a colocação da impressão a jato de tinta varia entre superfícies de garrafas ou tampas.
Como funcionam a deteção e a rejeição
A Máquina de Inspeção de Códigos opera através de lógica coordenada de deteção, imagem, processamento e rejeição. À medida que cada garrafa PET passa pelo sensor de posicionamento, a unidade de controlo regista o ID da garrafa e sincroniza o sinal do codificador. O sensor aciona o sistema de câmara para capturar imagens da tampa, nível de líquido e áreas de marcação a jato de tinta.
As imagens capturadas são então processadas pelo processador de imagem. Os resultados são exibidos no HMI em tempo real e transmitidos ao PLC para a lógica de rejeição. Quando uma garrafa não conforme é identificada, a unidade de controlo associa o defeito ao ID da garrafa correspondente e ativa o rejeitador para remover essa garrafa da linha. Esta estrutura ajuda a Máquina de Inspeção de Códigos a ligar os resultados da inspeção à garrafa física correta, o que é essencial em transportadores em movimento.
Detalhes operacionais chave que os compradores costumam comparar
| Item | Especificação |
|---|---|
| Recipiente aplicável | Garrafas PET |
| Faixa de volume do produto | 200 mL – 2 L |
| Débito integrado do sistema | Até 60.000 garrafas/hora |
| Velocidade da máquina de deteção de códigos | Até 72.000 BPH |
| Fonte de alimentação | 220V AC, 50 Hz, monofásico |
| Consumo total de energia | Aprox. 2,4 kW |
| Tensão de controlo | 24 VCC |
| Temperatura de operação | 5°C – 40°C |
| Humidade recomendada | 50% – 65% UR |
| Altitude de instalação | 5 – 3000 m acima do nível do mar |

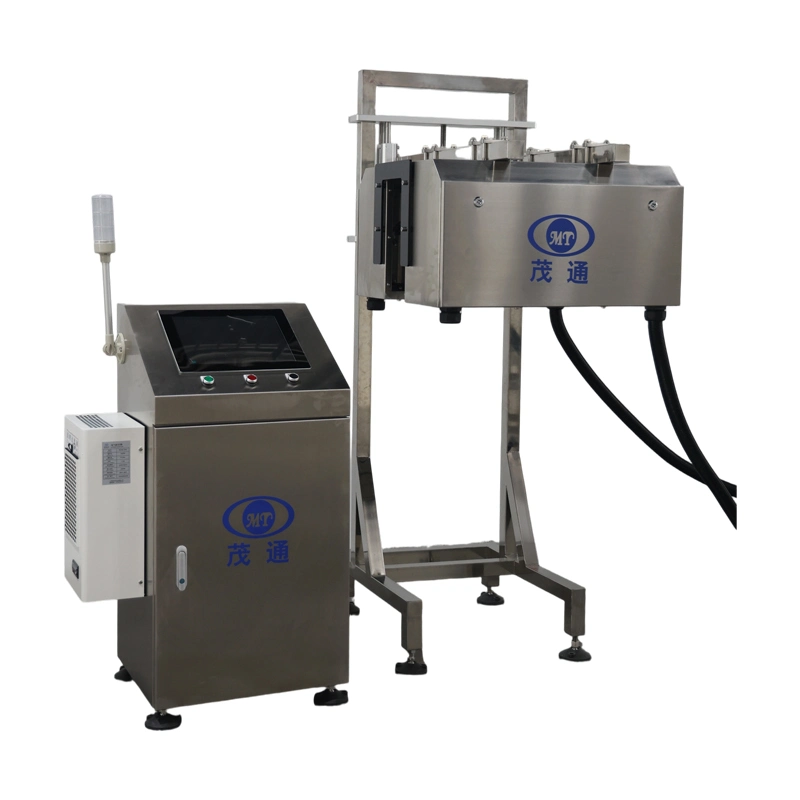

A máquina de inspeção de códigos também utiliza uma fonte de luz LED, câmara CCD industrial e sensor no módulo de deteção. A estrutura do equipamento inclui um armário de distribuição, módulo de deteção e dispositivo de rejeição. Para as equipas de produção que planeiam a instalação, estes detalhes ajudam a alinhar a máquina com a velocidade da linha, utilidades da fábrica, disposição do transportador e objetivos de inspeção.
Lista de verificação prática para planeamento
Antes de instalar uma Máquina de Inspeção de Códigos, as equipas de engenharia devem confirmar que o transportador proporciona um movimento estável das garrafas no ponto selecionado a jusante da enchedora. As vistas da câmara devem corresponder à área da tampa, à área do nível de líquido e à área de impressão a jato de tinta. O dispositivo de rejeição deve ser posicionado de modo a que as garrafas rejeitadas possam ser removidas de forma limpa após o sistema ter correspondido o resultado da inspeção ao ID correto da garrafa.
Também é importante confirmar as condições ambientais, a alimentação elétrica, a ligação de ar comprimido e os requisitos de armazenamento antes da colocação em funcionamento. Uma Máquina de Inspeção de Códigos bem posicionada pode suportar uma inspeção consistente de garrafas PET sem expandir o âmbito de defeitos para além das verificações pretendidas na tampa, anel antirroubo, nível de líquido e impressão a jato de tinta.
Perguntas Frequentes
O que é que uma Máquina de Inspeção de Códigos inspeciona em garrafas PET?
Inspeciona tampas ausentes, tampas altas, tampas tortas, anéis de segurança partidos ou danificados, nível de líquido baixo, ausência de impressão a jato de tinta e impressão a jato de tinta excessiva ou incorreta.
Onde deve ser instalada a máquina de inspeção de códigos?
Deve ser instalada na linha de transporte num ponto adequado a jusante do enchimento para garantir um movimento estável das garrafas e uma deteção precisa.
Que tipos e tamanhos de garrafas são abrangidos?
O sistema é especificado para garrafas PET com um volume de produto entre 200 mL e 2 L.
Como são removidas as garrafas defeituosas?
Após o processamento de imagem identificar uma garrafa não conforme, o resultado é enviado para a lógica de rejeição do PLC, e o rejeitador remove a garrafa defeituosa correspondente da linha.
Qual é o rendimento máximo?
O sistema integrado de inspeção de garrafas PET é especificado para até 60.000 garrafas por hora, enquanto a página da máquina de deteção de códigos lista uma velocidade máxima de até 72.000 BPH.
