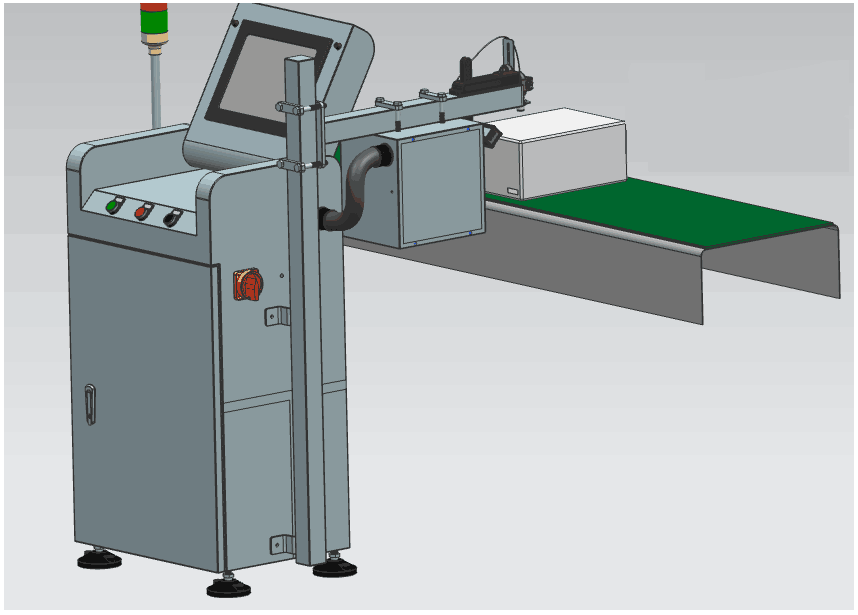

Máquina de verificação de caixa externa

I. Visão geral do equipamento

1. Âmbito de aplicação
Este sistema foi concebido para a inspeção online da qualidade da codificação de caixas em linhas de produção de embalagens de cartão para bebidas. Deteta automaticamente a codificação defeituosa e remove as caixas com defeito da linha.

2. Principais Características

• Inspeção online sem contacto, garantindo que os produtos permanecem intactos.

• Detecção de alta velocidade, capaz de inspeccionar até 60 caixas por minuto.

• HMI de fácil utilização, com permissões de utilizador em vários níveis para um acesso seguro.

• Configuração flexível, adaptável às necessidades específicas de produção no local.

• Armazenamento automático de imagens de defeitos, com duração de armazenamento ajustável para satisfazer as necessidades do utilizador.

• Suporte técnico remoto 24 horas por dia, 7 dias por semana para garantia de funcionamento contínuo.

• Rejeição automática durante o tempo de inatividade da máquina, evitando a passagem de caixas defeituosas.

II. Capacidades de Inspeção

O sistema fornece verificações abrangentes da qualidade de codificação, incluindo:

1. Detecção de presença de código – identifica impressões a jacto de tinta em falta.

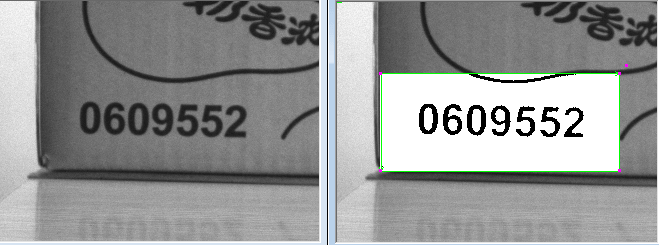

2. Detecção de desfocagem – detecta caracteres desfocados que são difíceis de ler.

3. Omissão de caracteres – sinaliza os caracteres em falta quando mais de 30% de um único caractere está em falta.

4. Precisão de posição – deteta códigos fora do intervalo de alinhamento predefinido.

5. Distorção de código – identifica impressões dobradas, alongadas ou encurtadas.

6. Validação de conteúdo – verifica códigos incorretos, como datas erradas, códigos de fábrica ou códigos de segurança.

III. Requisitos de instalação

A unidade de inspeção deve ser instalada a 1,5 a 2 metros a jusante da impressora a jato de tinta numa secção reta do transportador para garantir uma deteção estável e precisa.

4.º Princípio de detecção

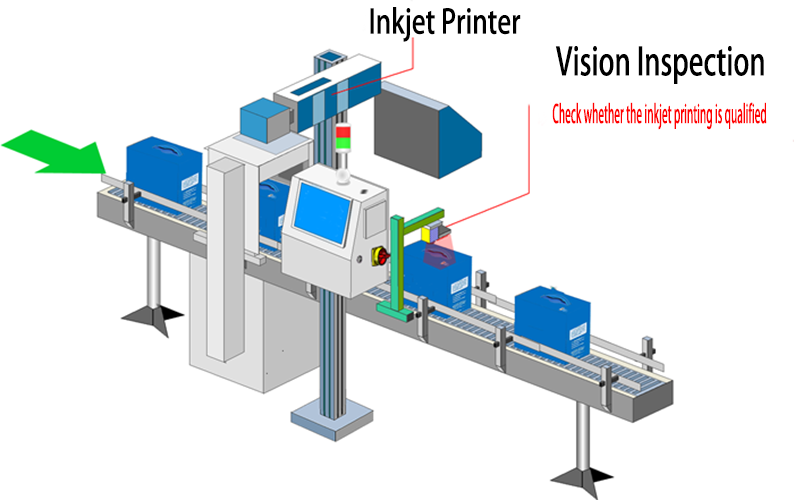

Uma câmara digital Gigabit é utilizada para tirar fotografias de cima para baixo/lateral para recolher imagens da codificação da caixa. As imagens são analisadas digitalmente e as caixas com codificação não qualificada são removidas online de forma automática e precisa.

Quando uma caixa passa pelo sensor de posicionamento, a sua chegada é detetada e a unidade de controlo regista o número de identificação da caixa e o sinal atual do codificador. O sensor de posicionamento aciona uma câmara digital para captar uma imagem da codificação atual da caixa e transmiti-la ao processador de imagens através da rede. O processador de imagens processa e analisa a imagem recebida e transmite os resultados para a interface homem-máquina para visualização dinâmica e para a unidade de controlo. Ao receber o sinal de codificação não qualificada, a unidade de controlo notifica o rejeitador para remover online quaisquer caixas com codificação não qualificada correspondente ao número de identificação.

Máquina de inspeção visual de selagem

V. Configuração do equipamento e precisão de inspeção

(I) Especificações do Equipamento

Parâmetros Técnicos

• Nome do equipamento: Sistema de inspeção de impressão a jato de tinta de caixa

• Modelo: MT-ZX-OCR

• Capacidade de produção: Até 60 caixas/minuto

• Zona de inspeção: Área de impressão a jato de tinta em caixas de cartão

• Método de rejeição: rejeição automatizada de caixas com defeitos de impressão identificados

• Classificação de proteção: IP65 (à prova de pó e resistente à água)

Principais aplicações
Este sistema é amplamente aplicável em linhas de produção de caixas de cartão, capaz de inspecionar e rejeitar impressões de jato de tinta defeituosas em caixas de várias cores e materiais.

Principais vantagens técnicas

1. Redução de mão-de-obra – minimiza os requisitos de inspeção manual e reduz os custos de mão-de-obra.

2. Eficiência melhorada – melhora significativamente o rendimento da produção e a qualidade do produto.

3. Conformidade com as normas – a precisão e a fiabilidade da inspeção estão em conformidade com as normas relevantes do fabricante.

E. Precisão de deteção:

Nota: A taxa de rejeição do item de teste "sem codificação" descrita na tabela significa que, de 10.000 garrafas de produtos não qualificados sem codificação, pode existir 1 caixa que não é rejeitada após ser testada pelo equipamento. Estes são apenas dados experimentais teóricos, e o mesmo se aplica a outros itens de teste.
