Máquina Automática de Inspeção Visual Mantém as Tampas BC Sob Controlo
Para operações de embalagem que manuseiam latas da série BC, manter a integridade da tampa é fundamental. Os defeitos são geridos de forma mais eficaz quando a inspeção ocorre diretamente na linha de produção, sem contacto físico ou abrandamento do transportador. A nossa Máquina de Inspeção Visual Automática, modelo Máquina de Inspeção Visual Automática, é especificamente concebida para fornecer inspeção online totalmente automatizada e sem contacto das tampas das latas BC. Na sua configuração padrão, esta máquina sofisticada processa até 400 latas por minuto, acomodando latas com volumes que variam de 100 mL a 1000 mL, e utiliza quatro câmaras de alta resolução para uma inspeção abrangente da imagem da tampa a 360°.
O que a Máquina de Inspeção Visual Automática Examina
A nossa Máquina de Inspeção Visual Automática é concebida para um controlo de qualidade rigoroso das tampas de latas BC em linhas de embalamento que operam a velocidades até 400 latas por minuto. As suas capacidades abrangentes de inspeção cobrem condições críticas de defeito, incluindo tampas em falta, pontes partidas e várias formas de tampas deformadas. Este sistema utiliza tecnologia avançada visão computacionalpara examinar meticulosamente as características das tampas diretamente na linha, garantindo que quaisquer latas não conformes sejam automaticamente removidas do fluxo de produção.

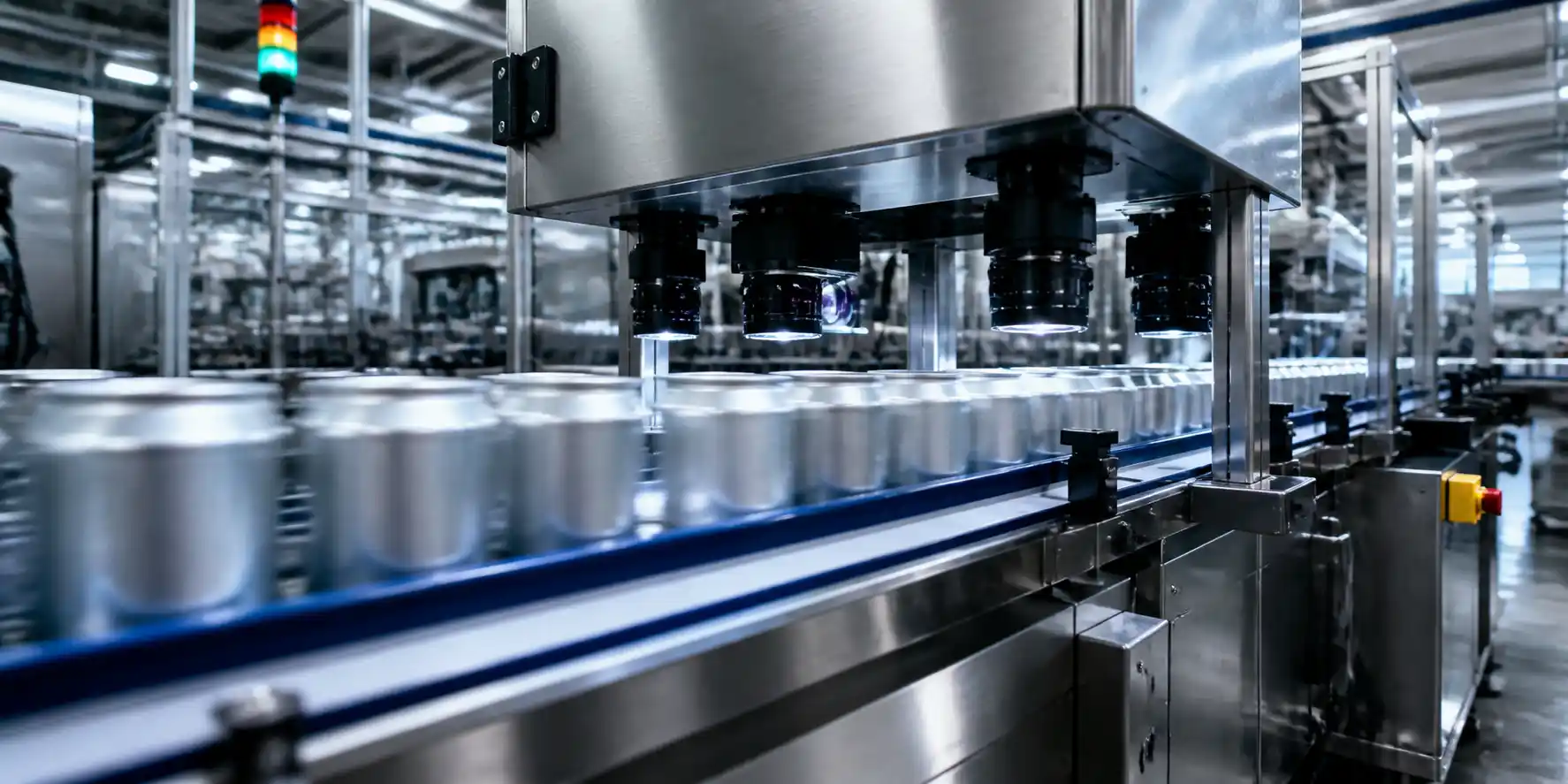

O design do sistema incorpora quatro câmaras estrategicamente posicionadas, permitindo que a Máquina de Inspeção Visual Automática capture imagens das tampas de todos os ângulos, proporcionando uma visão completa de 360° da área de inspeção. Esta perspetiva abrangente é crucial, uma vez que defeitos subtis como o levantamento da borda da tampa, torção da rosca ou desconexão da ponte podem não ser consistentemente visíveis a partir de um único ponto de vista. Ao combinar imagens sincronizadas com um rastreamento preciso dos contentores, a nossa Máquina de Inspeção Visual Automática correlaciona com precisão cada resultado de inspeção com a sua respetiva lata, garantindo uma identificação fiável antes da rejeição.
Fluxo de Trabalho Perfeito da Deteção à Rejeição
O processo de inspeção com a Máquina de Inspeção Visual Automática segue uma sequência precisa e integrada. Começa quando um sensor de posicionamento deteta uma lata que entra, levando a unidade de controlo a registar imediatamente o seu ID único e o valor atual do codificador. Em seguida, este mesmo sensor aciona as câmaras para capturar imagens de alta resolução da tampa da lata. Essas imagens são então rapidamente analisadas pelo sofisticado processador de imagem.
Os resultados do processamento são instantaneamente transmitidos à interface homem-máquina (HMI) para exibição dinâmica em tempo real, bem como à unidade de controlo para gerir as ações de rejeição. Se uma lata for identificada como não conforme, o PLC (Controlador Lógico Programável) emite prontamente um comando ao mecanismo de rejeição, que então remove com precisão a lata correspondente a esse ID específico da linha. Esta abordagem integrada garante uma operação contínua e uma correção imediata da qualidade.
Isto torna a nossa Máquina de Inspeção Visual Automática muito mais do que uma simples estação de câmara; funciona efetivamente como um sistema abrangente de deteção e rejeição de defeitos. Combina aquisição de imagem de alta velocidade, processamento de imagem avançado, visualização HMI intuitiva, controlo PLC robusto e rejeição online eficiente num único processo coeso. Para instalações que já utilizam outros pontos de controlo de qualidade críticos, como um Máquina de Deteção de Corpos de Latas Vazias antes do enchimento ou uma Máquina de Inspeção de Nível de Líquido para precisão do nível de enchimento, a nossa solução de inspeção de tampas BC desempenha um papel crucial mais adiante na linha, garantindo a integridade total do produto.
Critérios de Defeito e Desempenho Comprovado
A nossa Máquina de Inspeção Visual Automática opera com base em critérios de defeito claramente definidos, cada um com métricas de desempenho documentadas para garantir um controlo de qualidade transparente e fiável:
| Item de Inspeção | Condição Definida | Desempenho Documentado | Taxa de Rejeição |
|---|---|---|---|
| Sem Tampa | Tampa completamente ausente | -- | ≥99,99% |
| Ponte Quebrada | Espaçamento > 0,5 mm ou desconexão em dois pontos | ≥99,99% | -- |
| Tampa Deformada | Torção do fio ou levantamento da borda da tampa | ≥99,95% | -- |
| Ponte Quebrada | Desconexão em um ponto | ≥99,75% | -- |
É importante considerar estes valores juntamente com as suas definições específicas de defeito. Por exemplo, a Máquina de Inspeção Visual Automática identifica duas condições distintas de ponte partida, cada uma com o seu próprio nível de precisão meticulosamente documentado. Esta distinção detalhada permite aos nossos clientes avaliar com precisão se os nossos requisitos de qualidade de tampa correspondem exatamente às suas necessidades e normas de inspeção específicas.
Requisitos Elétricos e de Local para Funcionamento Ideal
Antes da instalação, é crucial verificar minuciosamente a alimentação elétrica e as condições do local. A Máquina de Inspeção Visual Automática utiliza a seguinte configuração elétrica padrão, projetada para um funcionamento robusto e fiável:
| Requisito | Especificação |
|---|---|
| Alimentação Principal | 3 × 380 VAC ±10%, 50 Hz, 3 PH + N + PE |
| Alimentação de Iluminação | 220 VCA, 50 Hz, monofásico |
| Tensão de Controlo | 24 VCC |
| Consumo Total de Energia | Aprox. 1,0 kW |
| Temperatura de Operação | 5°C–40°C |
| Humidade Relativa | 50–65% HR |
| Altitude | 5–3000 m |
| Barulho | ≤85 dB |
Para quaisquer requisitos especializados de tensão, é essencial uma confirmação antecipada, pois isso pode afetar as especificações do equipamento, os prazos de entrega e o preço global. Além disso, a planicidade do piso da fábrica, a capacidade de carga, as condições de armazenamento adequadas, a lubrificação consistente e a manutenção regular devem cumprir as normas nacionais aplicáveis para garantir uma instalação suave, uma colocação em funcionamento correta e uma operação ininterrupta da máquina.
Posicionamento Estratégico na Linha de Produção
A Máquina de Inspeção Visual Automática é concebida para uma integração perfeita numa esteira transportadora de via única, posicionada estrategicamente a jusante do esterilizador de alta temperatura e do secador de ar. Este posicionamento é crucial, pois permite a inspeção precisa das tampas das latas BC imediatamente após as etapas críticas de processamento a montante, garantindo que quaisquer produtos defeituosos sejam identificados e removidos antes de prosseguirem no fluxo de embalagem. Esta máquina é construída especificamente para a sua função e não é intercambiável com outros tipos de equipamentos de inspeção, como os destinados a gargalos de garrafas ou níveis de enchimento. Por exemplo, uma Máquina de Inspeção de Gargalo de Garrafas é especificamente projetada para detetar deformações e danos nos gargalos de garrafas PET/PE, uma função distinta da inspeção complexa de pontes ou tampas necessária para as latas BC.
Perguntas Frequentes
Qual é a velocidade nominal da Máquina de Inspeção Visual Automática?
O nosso modelo de Máquina de Inspeção Visual Automática está classificado para inspecionar 400 latas por minuto na sua configuração padrão.
Que tamanhos de recipientes suporta?
Esta Máquina de Inspeção Visual Automática é compatível com latas padrão e latas BC no intervalo de volume de 100 a 1000 mL.
Como é que realiza a inspeção da tampa a 360°?
Realiza uma inspeção visual abrangente a 360° utilizando quatro câmaras de alta resolução que capturam imagens das tampas das latas BC de todas as direções simultaneamente.
O que acontece quando uma lata defeituosa é detetada?
Ao detetar um defeito, o processador de imagem transmite o resultado para a unidade de controlo, e o PLC comanda prontamente o mecanismo de rejeição para remover a lata específica associada a esse ID da linha de produção.
Onde deve ser instalada a máquina?
A instalação ideal é numa correia transportadora de via única, posicionada após o esterilizador de alta temperatura e o secador de ar, para garantir a inspeção pós-processamento.
